周辺機器紹介

「サンウェルダー」
の高性能をあますことなく引き出す周辺機器群

水素酸素ガス発生装置「サンウェルダー」と組み合わせて使用することにより、手動・自動を問わず生産ラインの効率化を格段に向上させ、作業の安全性をより高める弊社製周辺機器群。繊細な加工に適した多機能ハンドトーチから自動機での運用をバックアップする計器まで、さまざまな製品をラインナップしています。

周辺機器ラインナップ

いづれもサンウェルダー水素酸素混合ガス発生装置専用に弊社が開発製造している正規純正部品です。

  • SWステーション（手元圧力調整器）
    LS-U1

    SWステーション（手元圧力調整器）LS-U1

    SWステーションは精密ろう付け作業など、小さな火炎領域での火力調整に適します。手元（机上）でガスの吐出流量を微調整するための装置で、ガスの吐出圧力も確認できます。また机上で、酸化還元剤であるエバポレータ溶液の液量も確認でき、補充交換作業性も容易です。

  • SWサンセーバー（自動着火消火装置）
    SW-191

    SWサンセーバー（自動着火消火装置）SW-191

    着火／消化を繰り返し行う手作業に、便利で安全なオプションです。SW標準型ハンドトーチと合わせて使用します。消火し損ないによる火傷や逆火が抑えられます。またガス不使用時における電気と水の消費を抑えられ、補給の手間を軽減しコストダウンにも貢献します。なお当オプションを使用しない場合には、着火はライター等で行い、消火はホースを折り曲げガスを瞬断して消火します。消火後もガスは流したまま放置となります。

  • SW標準型ハンドトーチ

    SW標準型ハンドトーチ

    ※上からHTL-B,HTS-B,HTL,HTS
    サンウェルダーのマストアイテムです。SWハンドトーチの種類は４種類。バルブあり／なし、先端形状がくの字／ストレートがあります。小型軽量で扱いやすく、万一の逆火防止用(消化用)にセラミック製のSWフィルターカートリッジ(FS-01)を内蔵し安全にも配慮してあります。(注:バルブ操作での消化はできません。流量調整は極わずかであり極めて小さな火炎での調整に適します。)

  • SWバーニング用ハンドトーチ HTL-H

    SWバーニング用ハンドトーチ HTL-H

    バーニング用トーチチップと合わせて使用することで得られる太い火炎が特徴で、広い面積を処理するのに適しています。自動車バンパーなどの樹脂バリ取り洗浄、塗装前の除電、足付け処理を同時に処理するのに適したトーチです。

  • 三つ股トーチ(特注)

    三つ股トーチ(特注)

    3方向からの加熱が同時に行える特殊トーチ。枝管に柔軟性に富んだ鈍し銅パイプを採用、作業や用途に合わせ形状を自由に変えられます。

  • SW装置用トーチ ST331

    SW装置用トーチ ST331

    SW装置用トーチは、ガスの開閉用電磁バルブと、消火用エアーの開閉用電磁バルブの電気制御により消火の自動化に貢献します。1秒毎に着火／消化を繰り返すような作業にも対応します。（ただし消火用高圧エアーは別途必要）

  • SW装置用着火ユニット（着火3点セット) EH3

    SW装置用着火ユニット（着火3点セット) EH3

    SW装置用着火ユニットは、装置用トーチのチップ（火口）部に、電気制御で点火を行うためのユニットです。SW装置用トーチと組合わせて自動機制作の際にお使いください。

  • SW装置用トーチ ST331+SW装置用着火ユニットEH3

    SW装置用トーチ ST331+SW装置用着火ユニット EH3

    SW装置用着火ユニットとSW装置用着火ユニットとを組合せることで、電気制御で自動着火／自動消化を行うことができるトーチとなります。サンウェルダーを搭載する自動機製作には必須のオプションです。（消火用高圧エアーは別途必要）

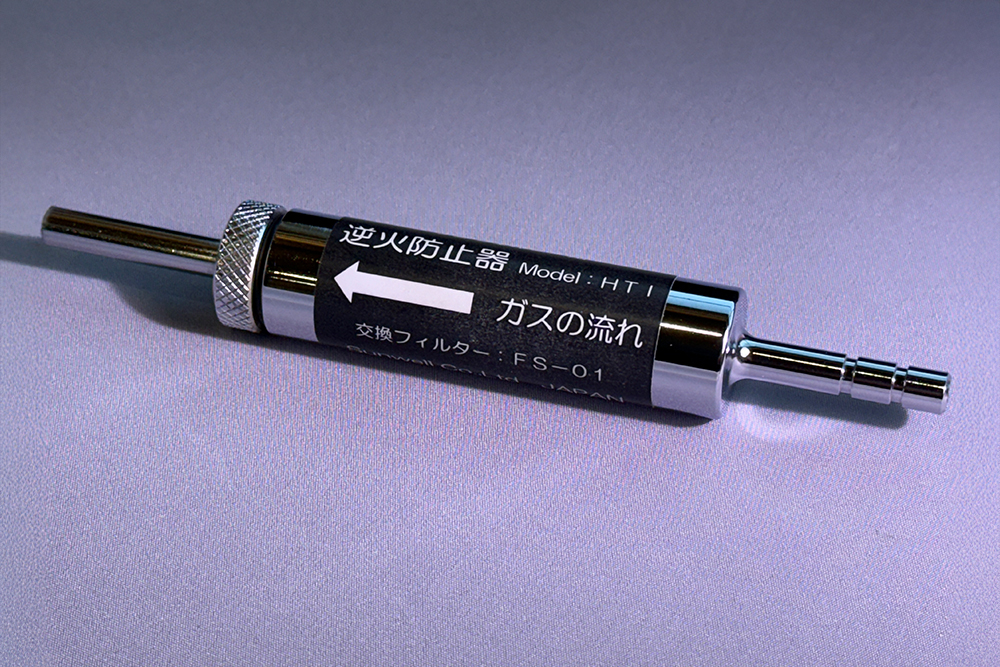

  • SW逆火防止器　HTI

    SW逆火防止器　HTI

    混合ガスの浄化に加え、万一の逆火から機器破損を防ぐ役割があります。SW装置用トーチには逆火時の消化機能が内蔵されていないため必須オプションとなります。またガス品質と安全性の向上を求める場合にも、SW標準ハンドトーチ以前のホース間に取付けられます。

  • SW水素火炎センサー　EE-U1

    SW水素火炎センサー　EE-U1

    水素の火炎は赤外線に反応しないため一般的な赤外線センサーでは検知できません。SW水素火炎センサーをサンウェルダー専用に開発。SWトーチチップ(火口)の着火と立消えを常にモニターし電気信号を出力します。 サンウェルダーを自動機などに搭載する際、SW装置用トーチとSW装置用着火コイルと組み合わせで使用します。

  • Ｗエバポレータタンク／ガス排気バルブ付Wエバポレータタンク

    Ｗエバポレータタンク／ガス排気バルブ付Wエバポレータタンク

    サンウェルダー内で生成された水素酸素ガスから水分を除去し、炎をより安定させる装置。エバポレータ溶液やアセトンなどの還元剤をガスに混入させることで、炎の性質（温度）を調製することも可能です。また、運転終了時に回路内の残留ガスを自動的に排気する電磁バルブを備えた排気バルブ付Ｗエバポレータタンクは自動機搭載に適しています。

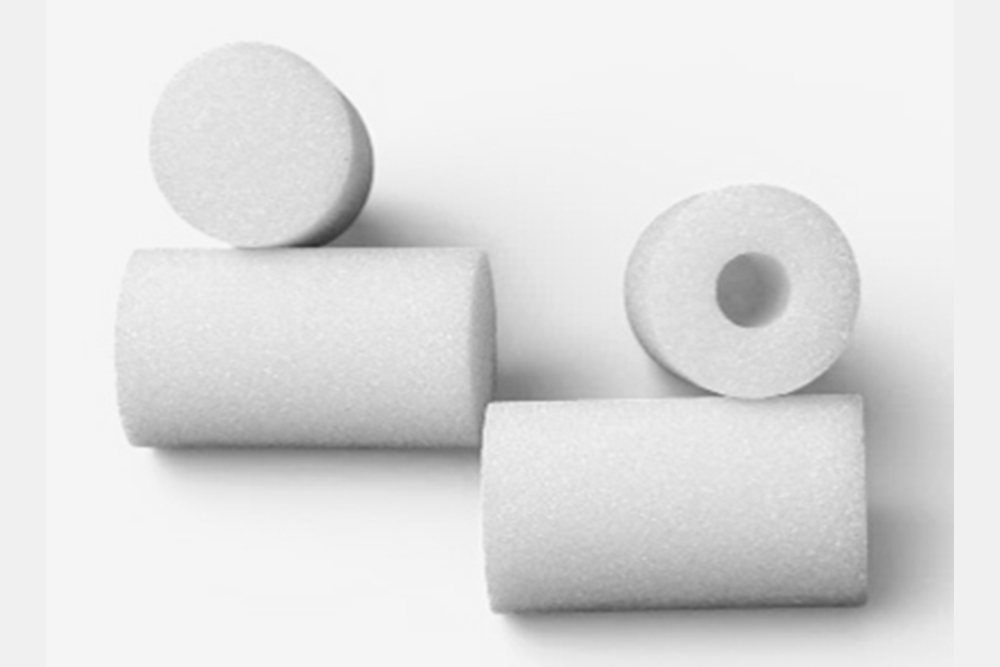

  • SWフィルターカートリッジ(セラミック製)FS-01

    Wトーチチップ(火口) #番手L長さ (標準はL10mm)

    SW標準型ハンドトーチ、逆火防止器(HTI)に内蔵されている消耗品です。SW-123など一部本体のフィルターアッセイ部にも内蔵しています。機能寿命は限定的で、経年と逆火により信頼性が低下し変質や損傷が生じます。機能しなくなる前に適時予防交換します。

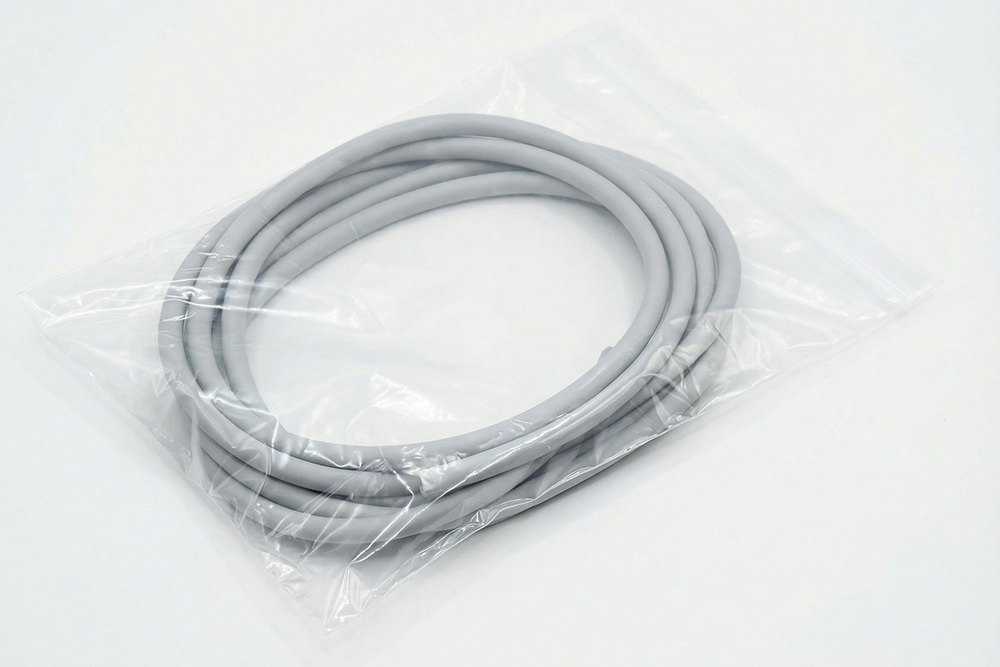

  • SW水素専用トーチホース(グレー)TH-9

    SWフィルターカートリッジ(セラミック製)FS-01

    SWトーチホースは、水酸素ガスの特性に考慮し、ガス品質の安定輸送と逆火に対する安全耐久性の両試験をクリアした安心安全な専用ガスホースです。サンウェルダーと周辺機器機器、ハンドトーチなどを接続する際に使用します。経年劣化などによる逆火耐性が低下する前に適時予防交換します。

  • SWトーチチップ(火口) #番手L長さ (標準はL10mm)

    Wトーチチップ(火口) #番手L長さ (標準はL10mm)

    SW標準型トーチ専用のトーチチップ(火口)です。耐熱パイプと放熱材料とを組合せ、水素酸素混合ガス特有の火炎において安定的な燃焼を起こします。
